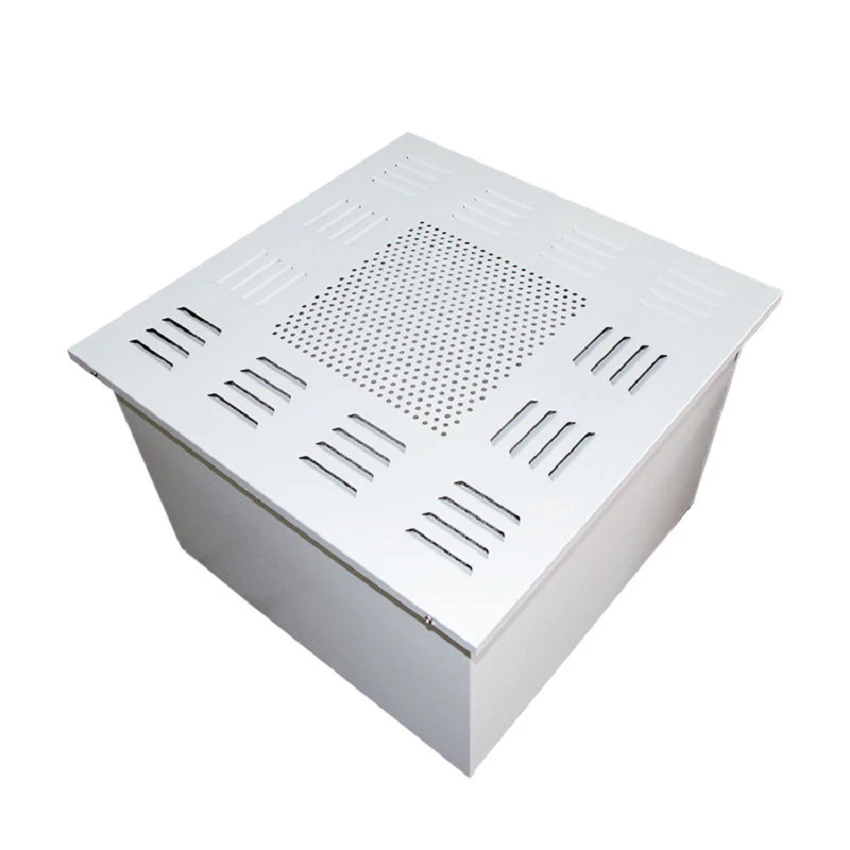

Кућиште терминала за заптивање гела

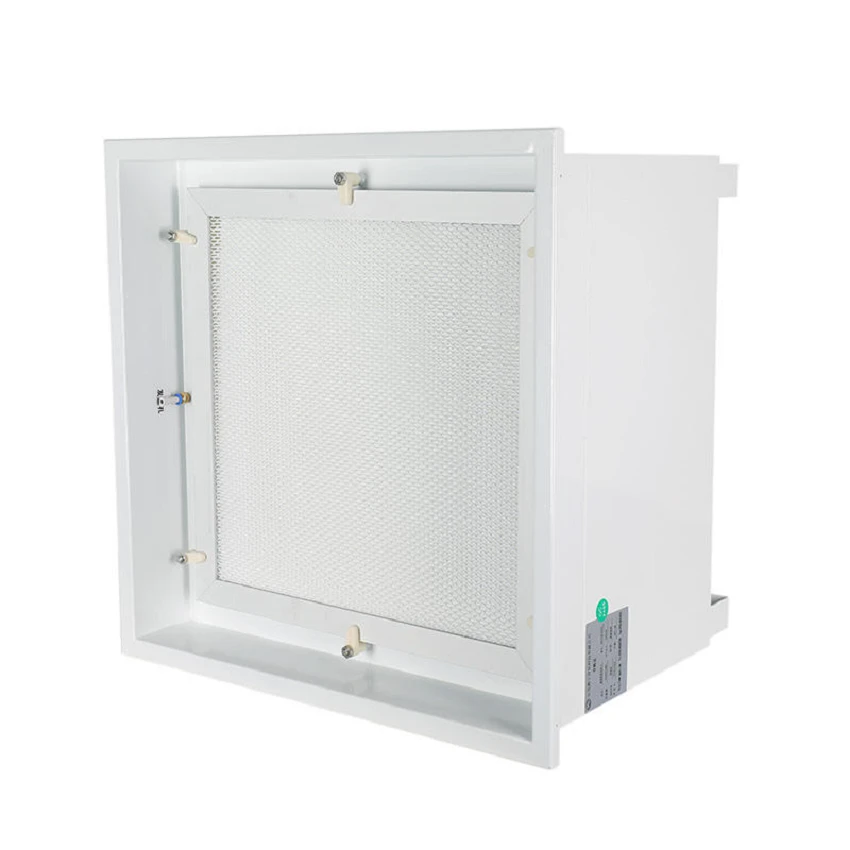

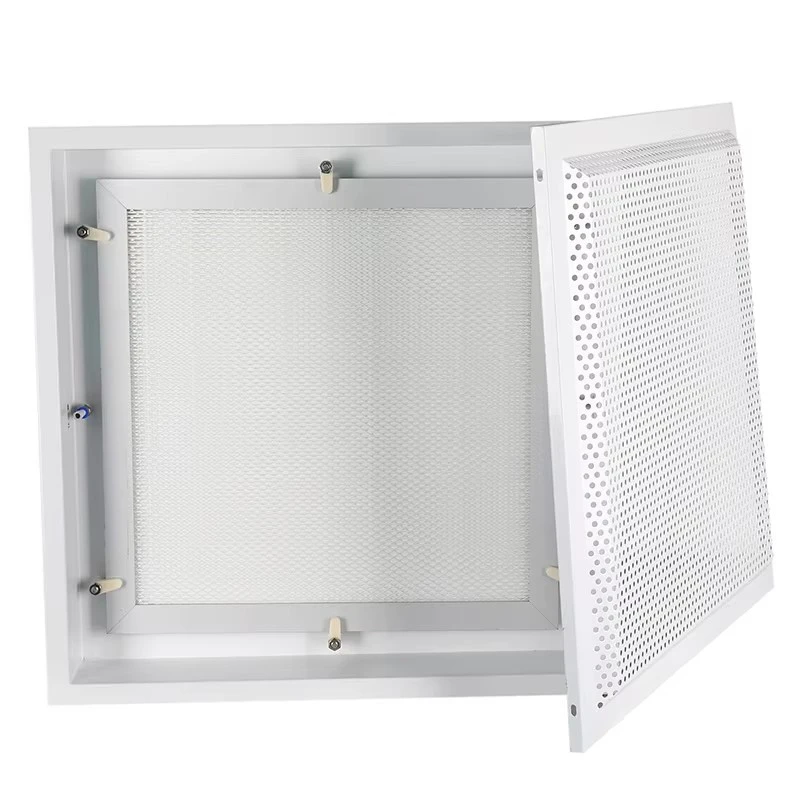

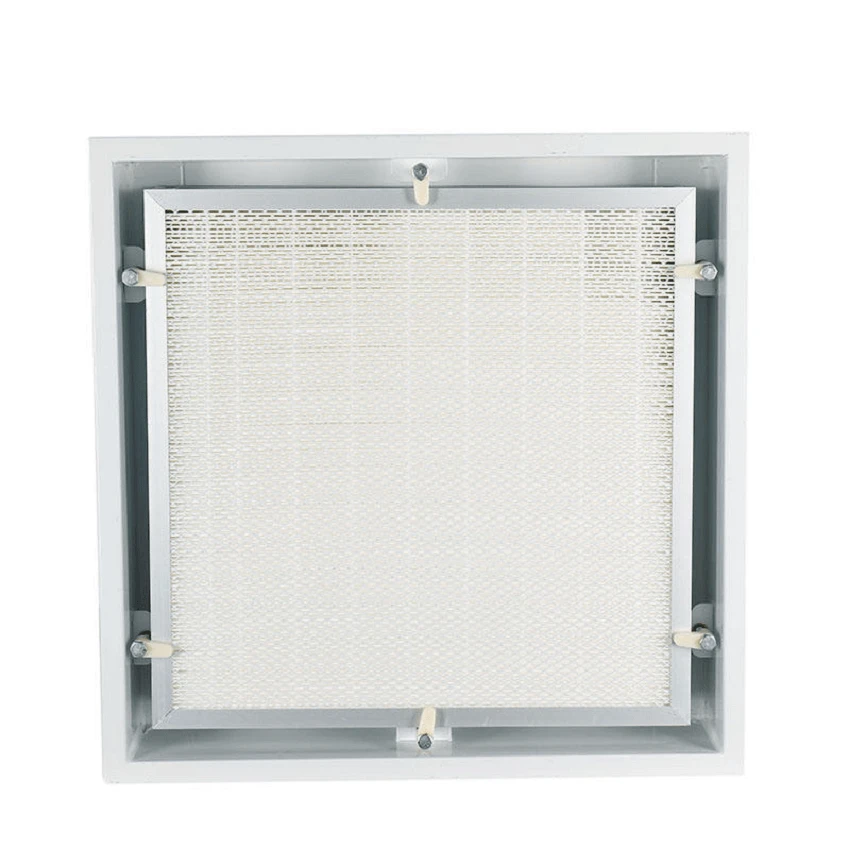

Кућиште ХЕПА терминала са гел заптивком се користи као коначна јединица за довод ваздуха у ХВАЦ системима чистих соба. Комбинује ХЕПА филтер, кућиште терминала, дифузор ваздуха, улазну клапну и испитни отвор у једну плафонску{1}} јединицу за напајање.

Структура заптивке гела помаже у побољшању заптивног контакта између ХЕПА филтера и кућишта терминала. У поређењу са стандардним заптивком, дизајн гел заптивке се често бира када пројекат захтева бољу контролу цурења бајпаса око оквира филтера.

ЗОСЛОНГ може да испоручи горњи-улазни и бочни-улазни гел заптивач ХЕПА терминала у складу са распоредом плафона чисте просторије, смером прикључка канала, захтевима за проток ваздуха и величином филтера.

Пошаљите упит
Молимо вас да нам пошаљете свој проток ваздуха, величину отвора на плафону, величину ХЕПА филтера, смер улаза и захтеве пројекта. Можемо вам помоћи да проверите одговарајући модел и припремимо понуду за стандардне или прилагођене димензије.

Овај производ није само ХЕПА филтер. То је комплетна јединица за довод ваздуха на терминалу чисте собе.

• Стандардна конфигурација може укључивати:

•Кућиште ХЕПА терминала

• ХЕПА филтер са гелом

•Дифузор ваздуха

• Прирубница за улаз ваздуха

• Дампер за контролу јачине звука

• Плоча за дистрибуцију ваздуха

• ДОП/ПАО порт за убризгавање и узорковање

• Блок за прешање филтера и компоненте за причвршћивање

• Рупе за вешање за плафонску уградњу

Коначна конфигурација се може прилагодити према пројектним цртежима и захтевима инсталације.

Доступне су две улазне структуре за различите распореде плафона и канала чистих просторија.





Горњи{0}}Улазни гел заптивач ХЕПА кућиште терминала

Горњи{0}}улазни дизајн је погодан када се ваздушни канал повезује изнад плафона. Обично се користи у плафонским системима чистих просторија где има довољно простора изнад терминалне јединице за повезивање канала и инсталацијске радове.



Кућиште ХЕПА терминала са бочним-улазним гелом

Дизајн бочног{0}}увода је погодан када је потребно да се канал повеже са стране кућишта терминала. Често се бира када простор на плафону или траса канала не дозвољавају директну горњу везу.

Обе структуре се могу испоручити са дифузором, ХЕПА филтером, пригушивачем и ДОП/ПАО тест портом према спецификацији пројекта.







У системима за довод ваздуха у чистим просторијама, ваздушни бајпас око ХЕПА филтера може утицати на перформансе чистоће просторије. Кућиште терминала мора чврсто да држи ХЕПА филтер и да обезбеди стабилну површину за заптивање.

Кућиште ХЕПА терминала са гел заптивком се бира када је пројекту потребно:

•Бољи заптивни контакт око ХЕПА филтера

•Завршна филтрација на тачки довода ваздуха на плафону

• Погодан приступ ДОП/ПАО тестирању

•Уједначена дистрибуција ваздуха кроз дифузор

• Горњи{0}}улазни или бочни-прикључак доводног канала

• Прилагођене величине за распоред плафона чистих просторија

•Интеграција са фармацеутским, електронским, лабораторијским или чистим производним ХВАЦ системима

Стварни учинак чисте просторије и даље зависи од дизајна система, квалитета инсталације, баланса протока ваздуха и{0}}тестирања на лицу места.

Стандардна табела параметара показује ефикасност ХЕПА филтера од99.99%.

За инжењерске пројекте, коначну ХЕПА оцену треба потврдити у складу са спецификацијом пројекта, одабраним филтерским медијумом и захтевима за испитивање. Ако пројекат захтева класификацију према ЕН 1822 или ИСО 29463, тестирање скенирања или појединачни извештај о испитивању, молимо потврдите овај захтев пре наручивања.

Не препоручујемо да се „99,99%“ третира као аутоматски једнако Х13 или Х14 без провере стандарда теста, величине честица и услова извештаја.

Напомена:Не-нестандардне величине се могу прилагодити према цртежима пројекта, плафонској мрежи, везом канала и захтевима за проток ваздуха

Кућишта ХЕПА терминала са гел заптивком се обично користе у системима за довод ваздуха у чистим просторијама за:

• Фармацеутске чисте собе

• Области производње електронике

•Лабораторије

• Болничка чиста подручја

• Чисте производне зоне за храну и пиће

• Биотехнолошки објекти

• Радионице за прецизну производњу

•Пројекти реновирања ХВАЦ чисте собе



За критичне чисте зоне, коначни избор треба да се провери заједно са циљем чистоће просторије, брзином протока ваздуха, распоредом плафона, степеном филтера и-методом валидације на лицу места.

Пре уградње, проверите отвор на плафону, смер прикључка канала, захтев за проток ваздуха и величину филтера.

Препоручене провере укључују:

1. Потврдите да ли је пројекту потребан горњи или бочни улаз.

2.Проверите величину кућишта и величину отвора на плафону.

3. Потврдите величину улазног канала за ваздух и смер прирубнице.

4. Уверите се да су тачке вешања правилно подупрте.

5.Проверите да ли је ХЕПА филтер правилно постављен у области заптивке гела.

6. Потврдите да је дифузор инсталиран након што је филтер фиксиран.

7. Користите ДОП/ПАО порт само у складу са процедуром тестирања пројекта.

8.Након инсталације, извршите балансирање протока ваздуха и тестирање цурења у складу са захтевима валидације чисте собе.

ХЕПА филтер треба заменити у складу са падом притиска, резултатом валидације чистоће, радним сатима и правилима одржавања пројекта.

За кућишта ХЕПА терминала са гел заптивком, фокусирамо се на димензије кућишта, заптивну структуру, усклађивање филтера, монтажу дифузора и заштиту паковања.

Типичне ставке за инспекцију укључују:

• Величина кућишта

• Величина прирубнице

• Подударање величине ХЕПА филтера

• Контактна површина гел заптивке

•Рад амортизера

• Положај порта ДОП/ПАО

• Прикључак за дифузор

•Стање површине

• Етикета и количина паковања

Доступни документи могу укључивати спецификацију производа, листу паковања, датотеку са етикетама и доступне податке о тестирању ХЕПА филтера у складу са изабраним филтером и захтевима пројекта.

Ако су потребни појединачни извештаји о тестирању скенирања, класификација ЕН 1822 / ИСО 29463, документи за подршку тестирању ДОП/ПАО или тестирање треће{2}}стране, потврдите пре наручивања.
